jueves, 31 de octubre de 2013

EL ASALTO AL SUBMARINO C-2




Submarino C-2


Una vez que el grueso Flota, enviada desde el Mediterráneo por Indalecio Prieto, abandona el Cantábrico (13-10-1936), decisión, la de enviarla, que provoca la perdida del dominio del Estrecho de Gibraltar y posiblemente de la Guerra, los submarinos "C-2" y "C-5" permanecen en la zona patrullando las aguas de Bilbao y Gijón. Un mes más tarde, el 11 de noviembre se nombra como comandante del "C-2" al teniente de navío Eugenio Calderón.

En el mes de junio de 1937 los sublevados toman Bilbao y los "C-2", "C-4"  deben replegarse y fijan su base en el puerto de El Musel (Gijón). El seis de julio es nombrado José Ferrando Talayero (1) como comandante del "C-2".

Siendo El Musel fuertemente bombardeado, el "C-2" parte hacia el puerto francés de Brest para someterse a reparaciones importantes, puerto en el que se encuentra el "C-4" por los mismos motivos, el comandante del "C-4" es el teniente de navío Lasheras. Nada más llegar el "C-2" a Brest (1-09-1937) el capitán de corbeta Pedro Prado se hace cargo de los dos submarinos e intenta acelerar los trámites y reparaciones para una pronta incorporación a la guerra.

Sobre el asalto al "C-2" existen varias versiones y en cada una de ellas el relato de lo sucedido es diferente.



Una versión, publicada en varias páginas de  Internet posteriormente al franquismo:

Estando los submarinos reparándose, los comandantes de ambos submarinos (Lasheras y Ferrando) se ponen en contacto con agentes franquistas y deciden apoderarse del C-2, que está en condiciones de navegar, y trasladarse con él a la zona nacional con una dotación reducida, compuesta por los hombres de confianza de ambos comandantes.
El 28 de septiembre, a primeras horas de la noche, se encontraba el submarino fondeado con menos de una docena de hombres a bordo, pues el resto habían salido francos de servicio. A bordo de una lancha se acercaron al submarino el comandante del C-4, teniente de navío Lasheras, el Jefe franquista del Servicio de Información Militar de la zona fronteriza con Francia, comandante Troncoso (1), junto a un grupo de agentes, que piden permiso para subir a bordo, a lo que accede el comandante del C-2, teniente de navío Ferrando Talayero. Lasheras y sus acompañantes, pistola en mano, se hicieron rápidamente dueños de la situación. Pero el centinela, un cabo fogonero apostado en la torreta, disparó sobre el grupo que estaba penetrando por la escotilla, matando a uno de ellos. Los asaltantes intentan poner los motores en marcha sin conseguirlo a causa de un fallo en los acumuladores, por lo que se da por fracasada la operación. El teniente de navío Lasheras y los demás, a los que se añadieron el teniente de navío Ferrando y el maquinista naval Tabuza, reembarcaron en la lancha y regresaron al muelle, desapareciendo rápidamente de Brest. El fracaso de la intentona fue sonado y conocido fuera de nuestras fronteras, provocando la destitución  del comandante Troncoso y su paso a otro puesto en la red de espionaje franquista.

Otra versión, firmada por Gonzalo Garcival en ABC, en 1970, finales de la dictadura:

En perfecta colaboración con el comandante del C-2 un comando formado por nueve hombres, siete españoles y dos franceses fija el asalto para las nueve de la tarde del siete de septiembre (1937). Repartidos en tres automóviles - Ford y Citroen-, se dirigieron a Brest. Previamente el comandante del submarino mantuvo una conversación con los autores del golpe. A bordo de un bote, los del comando enfilaron al submarino. En la cubierta de éste dos marineros fusil al hombro hacían la guardia. Al acercarse el bote se gritó a los de la guardia que a bordo venía un emisario de Belarmino Tomás, diputado socialista y gobernador civil de Asturias. El supuesto enviado explicó el motivo de la visita: era preciso dirigir el submarino a Gijón para embarcar al gobernador ante la inminente caída de Asturias en manos fascistas. Los marineros de guardia ayudaron a los del bote a subir a cubierta. Troncoso obligó a los guardianes a bajar al interior. Luego llamaron al oficial de guardia para darle cuenta de la pretendida misión. El capitán -que como hemos dicho estaba sobre aviso- no se inmutó, sin embargo el oficial de guardia sospechó y dio la voz de alarma. Los del comando sacaron sus pistolas y bombas de mano y redujeron a la tripulación. formada por unos cuarenta hombres. Uno por uno fueron maniatados, incluido el capitán para no despertar sospechas. Sin embargo un marinero logró escapar haciéndose fuerte en la torreta, desde donde disparaba. Mientras tanto el comando intentó poner en marcha el submarino sin lograrlo por estar descargados los acumuladores. El marinero de la torreta seguía disparando impidiendo la salida de los asaltantes. De ellos. José Maria Gabarain Goñi de veintiún años, se lanzó con arrojo al tirador. En el cuerpo a cuerpo recibió un disparo mortal en la cabeza. Su cadáver tardó dos días en ser devuelto a España.

Eran las diez y media y no había manera de hacerse a la mar, los tripulantes del C-2, maniatados suplicaban no ser matados. El comando no tenía otra salida que abandonar el submarino. Ya habían reducido al marino de la torreta lanzando bombas de mano. Cuando llegaban a tierra las sirenas sonaban dado la alarma, y por radio desde el submarino se comunicaba el asalto a las autoridades de Brest, añadiendo que su capitán estaba en poder del comando. Camino de Hendaya fueron atrapados todos por la policía francesa, excepto Troncoso que fue protegido por el embajador de Argentina en España, entonces refugiado en la ciudad fronteriza. Troncoso paso a España por Irún oculto en el portamaletas del coche del embajador. Pocos días después el temerario militar volvía a cruzar la frontera en sentido contrario. Al conocer la detención y encarcelamiento de sus compañeros de comando se presentó ante las autoridades francesas para responder de ellos cuando estaban a punto de ser llevados por tren a Barcelona. Troncoso lo evitó fue detenido y encarcelado con total incomunicación, él y los jóvenes a su mando salieron de prisión en abril de 1938.
La versión del protagonista:

Posteriormente, el cabo Diego Angosto Hernandez, el mismo que impidió que el "C-2" cayera en manos fascistas, el que según la versión  de ABC (1970) fue reducido con bombas de mano relata su versión de los hechos en una entrevista concedida al diario Cartagena Nueva:

Noche del 18 de septiembre de 1937, son las 21,00 horas. Al  C-2 se acercaba un bote, el Auxiliar de Máquinas D.Armando Meca comunicó a Angosto que llegaba el bote con el comandante del C-4, D.Jesús de Lasheras y varios particulares.
Yo me encontraba en esos momentos hablando con los fogoneros Diego Criado, Antonio Velasco y Bernardo Sánchez, al oír esa noticia les ordené que se armaran y cogiendo mi revolver salí a cubierta. Nuestro comandante, José Luis Ferrando, ordenó que fuéramos todos, incluso el vigilante a la cámara de oficiales pues nos tenía que leer una orden de Belarmino Tomás. Subí por la escotilla de máquinas y por entre el grupo de hombres que había entre dicha escotilla y la torreta pase al puente. Allí pensé que si aquellos hombres venían por el C-2,estando yo en el puente podían gobernar el submarino desde la cámara de mando, pero si yo me metía en la torreta dominaba los dos sitios, osea gobierno del puente y cámara de mando. Me metí en la torreta no sin antes haber contestado a un individuo que con marcado acento francés me preguntó si estaba de guardia, y al que recibí ya con el revolver en la mano. Poco después oí una voz que gritaba: ! A ese¡ !A ese¡. Escuché también ruido sobre las planchas. Un individuo me habló desde la cámara de mando sin obtener contestación, pues yo quería verlo antes de supiera donde estaba. Como no le contesté me hizo un disparo. Lo que me supuse era realidad. No le replique, como no hice ruido debió creer que no estaba allí.

La torreta estaba a oscuras, el individuó subió la escala y al llegar a la mitad le hice un disparo mortal. Le atravesé la cabeza. Entonces trajeron al cabo electricista, José María Gonzalez, para que reconociera quien había en la torreta. Llegó dando voces: !Vilariño¡ !Vilariño¡. No contesté. Vi a un hombre con gabardina detrás de Gonzalez no le disparé por no matar a éste. El comandante ordenó a Gonzalez que encendiera la luz de la torreta, Gonzalez encendió la luz, pero antes de adquirir toda su intensidad quedó hecha pedazos por un disparo de mi revolver.
El resto de la declaración de Diego Angosto no lo he podido localizar, queda pues pendiente conocer su versión sobre la huida de los asaltantes y quienes eran los marinos del "C-2" que finalmente les acompañaron.

Estas son, tres versiones de los hechos, digamos que, con algunos matices, las más extendidas, a mi entender demasiado novelesca y tintada de imposible heroísmo la de ABC. El episodio del comando saltando al cuerpo del marinero que se encuentra en la torreta armado con un fusil y disparando es imposible de creer a poco que se conozca la torreta de un submarino y su escotilla de acceso.

Sin embargo en los momentos posteriores al asalto, los mandos militares republicanos ofrecen públicamente una diferente versión, entiendo que al objeto de silenciar, en la medida de lo posible, el alto número de oficiales, que sirviendo en los buques de la República, colaboraban constante y activamente con las tropas franquistas, consecuencia lógica de otra de las decisiones equivocadas de Indalecio Prieto, consistente en sacar de las prisiones a marinos sublevados y ponerlos al mando de buques de la Flota Republicana.

La versión pública la recoge escuetamente el diario Cartagena Nueva en septiembre de 1937:

“El submarino republicano español C-2 ha sido objeto de un asalto  mientras se encontraba fondeado en el puerto francés de Brest.

Varios individuos entre los que uno de ellos dijo ser el comandante del submarino C-4 se adentraron en el sumergible después de derribar al centinela francés del Arsenal. Los asaltantes ordenaron a la tripulación del C-2 que se congregasen en uno de los departamentos del submarino. Uno de los marineros consiguió refugiarse en la torreta y desde allí disparó y mató a uno de los asaltantes.

Una vez recuperado de la agresión, el centinela francés dio aviso a la guardia francesa del Arsenal. Los asaltantes al oír la sirena del submarino, accionada por el marinero que había dado muerte a uno de los asaltantes, huyeron en automóvil llevándose como rehenes al comandante del C-2 y al Oficial de Máquinas, resultando detenidos cuando intentaban pasar la frontera por Irun.

Uno de ellos era portador de una carta del comandante militar rebelde de Guipuzcoa, Comandante Troncoso, en la que invitaba al comandante del C-2 a entregar el submarino a cambio de una recompensa de 2 millones de pesetas.

El asaltante muerto era un terrorista apellidado Gabarain Goñi. Entre los detenidos: Rafael Perella, Antonio Martin, Roberto Chais y el terrorista Orandon que al igual que el resto eran sobradamente conocidos  por haber intervenido en otros hechos delictivos contra barcos gubernamentales españoles.

El comandante del C-2 manifestó a la prensa:  Reservo mis declaraciones para el magistrado que ha de interrogarme. Todo lo que puedo decir es que el relato que se ha hecho del ataque al submarino no es absolutamente exacto. Soy amigo de Jesús de las Heras, comandante del C-4 desde la época en que nos conocimos en la Escuela Naval de San Fernando. Le considero un excelente oficial y sigo siendo su amigo.”
Posteriormente a la publicación de esta página, el diario La Vanguardia publicó el 19 de octubre de 2014 una reseñas del episodio del asalto al submarino. La información está extraída del libro  "Nuit franquiste sur Brest" del historiador bretón Patrick Gourlay y que transcribo a continuación:

En el verano de 1937, el Norte se desmoronaba; el 19 de junio caía Bilbao en manos de los rebeldes, un mes después le llegaba el turno a Santander. Destacados en el Cantábrico por Indalecio Prieto, los submarinos republicanos C-2 y C-4 evacuaban hacia Gijón a las autoridades civiles y militares. Dañados y averiados por los bombardeos sufridos en ese puerto, un mes después zarpaban de Gijón. El C-4 hacia Burdeos. El C-2 se dirigió el 26 de agosto hacia Brest para ser reparado.
Llegó al puerto bretón el 1 de septiembre, sin conocimiento de las autoridades francesas. Su comandante era el Teniente de navío José Ferrando Talayero, un joven apuesto de 29 años de escaso entusiasmo republicano, como la mayoría de los oficiales de Cartagena.
El Finisterre bretón recibió aquel verano un verdadero éxodo de huidos del Norte español, más de 5.000 personas a bordo de cargueros, pesqueros, yates y de todo lo que flotara. Con su gobierno del timorato frente popular, Francia estaba dividida ante el drama español. En ese contexto, el famoso Sifne, el espionaje franquista en la zona fronteriza, del que los periodistas Josep Pla y Carles Sentís eran colaboradores, apenas tardó dieciocho días en intentar hacerse con el C-2. El escritor bretón Patrick Gourlay, un profesor de enseñanza media autor de varios libros de historia local, ha dedicado su último libro, Nuit franquiste sur Brest, a aquel suceso. Un episodio, explica Gourlay, que tuvo un considerable impacto en la ciudad, y en Francia, pero cuya memoria sería enterrada por los mucho mayores desastres e impresiones, de guerra, ocupación, resistencia y liberación, que Francia viviría pocos años después.
"Descubrí el asunto en una historia de la Bretaña, una fugaz referencia, me interesó enseguida y quise saber más", explica. Gourlay se dio cuenta de que aquel episodio daba para algo más que un mero artículo de prensa y de ahí salió el libro. Su relato es una mezcla de novela de espías, folletín y crónica social.
A principios de septiembre el Sifne ya sigue el rastro de los dos submarinos de setenta metros de eslora, que formaban parte de una serie de seis construida en Cartagena con licencia americana a finales de los años veinte. Un apetitoso objetivo para los franquistas, que habrían tenido serios problemas si la República hubiera hecho buen uso de la flotilla de Cartagena en el estrecho. En cualquier caso, hacerse con esas naves en territorio francés era militarmente útil pero políticamente arriesgado para los rebeldes.
El protagonista de la operación fue el comandante Julián Troncoso, amigo de Nicolás Franco, militar africanista preso de Abd el Krim durante dieciocho meses tras el desastre de Anual, que había sido nombrado jefe del sector militar del Bidasoa. Su organización, que tiene una villa en Biarritz, es una especie de precursor de los GAL: en primavera de 1937 el grupo vuela una carga de motores de aviación para el gobierno republicano en el puerto de Burdeos, en junio, en el estuario de la Gironda, captura el petrolero Campoamor, cargado de combustible soviético para el Bilbao asediado. A Miguel Ibáñez, segundo de Troncoso, se le imputan atentados como el de la oficina de reclutamiento que la República tiene en Marsella.
El 4 de septiembre los hombres de Troncoso ya rondan al C-2 y a su tripulación en Brest. El comandante del C-4 Jesús Miguel Las Heras ya está en su órbita. Se utilizan los servicios de "la bella Mingua", una mujer fatal italoespañola asentada en Brest que reparte pasquines a los tripulantes del submarino prometiendo inmunidad y dinero si llevan la nave a zona rebelde. Se habla de dos millones de pesetas. La bella tienta a Ferrando, que mantiene contacto directo con Troncoso. La situación está cargada de ambigüedad y desconfianza. Hay familias en las zonas de unos y otros, donde se fusila con ligereza, "parece que se vigilaban entre ellos", dice Gourlay sobre la tripulación del submarino.
La CNT está al corriente de la situación, envía a un grupo a Brest desde Barcelona que se infiltra en el proyecto de Troncoso y establece contacto con los tripulantes considerados "seguros" del submarino. Se les advierte y se introducen armas para prevenir cualquier intentona.
El 18 de septiembre, cuando en el submarino solo hay 11 tripulantes (35 de permiso en la ciudad) Troncoso y sus hombres se acercan en una barca. Parece que el traidor Ferrando ha sugerido el día y la hora. El grupo se sirve de Las Heras, el comandante del C-4, para hacer ver que traen un mensaje del gobierno desde Asturias. Una vez a bordo, aparecen juntas la verdad y las pistolas.
La tripulación no coopera y es maniatada, mientras los franquistas intentan poner en marcha el submarino, demasiado averiado o saboteado para funcionar. Entonces ocurre lo imprevisto. El cabo de máquinas, Diego Angosto Hernández, veterano cenetista de 50 años y delegado sindical del C-2, se hace fuerte en la torreta con un revolver, lo que impide el acceso al puente de mando. Un joven falangista del comando intenta reducirlo a tiros pero recibe una bala en la cabeza. Angosto era uno de los que estaba al corriente del operativo a través de los informes de Manolo, el agente cenetista que infiltra a dos de sus hombres entre los asaltantes. A las tres horas estos huyen con el cadáver del donostiarra José María Gabaraín Goñi. Angosto acciona las sirenas, el puerto se despierta. El golpe de mano ha fracasado.
El comando de Troncoso está compuesto por una mezcla muy franquista de lumpen requetés, ultraderechistas franceses y dos marqueses de la más reciente nobleza hispana; Linares (Antonio Martín y Montis) y Miravalles, este último (Rafael Parrella) hace de chófer a Troncoso con su propio automóvil. A las 24 horas muchos han logrado pasar a España -entre ellos Troncoso que atraviesa la frontera de Hendaya en el portamaletas del coche diplomático del embajador argentino-, pero la mayoría son detenidos a 30 kilómetros de Burdeos, entre otros; Las Heras, Ferrando, su oficial de máquinas, y el francés Robert Chaix, uno de los jefes del Partido Social Francés (derecha nacionalista) en Biarritz.
Desde Irun, Troncoso telefonea jactancioso a la policía francesa y anuncia su visita para liberar a sus hombres. Una vez en territorio galo, el ministro del interior francés, el socialista Marx Dormoy, ordena su detención. "Será la guerra entre España y Francia", clama el africanista, mientras desde España se amenaza con enviar a 200 requetés para liberarle. El ministro no cede; "En Francia aún manda el gobierno francés", dice. Franco cierra la frontera y arresta al cónsul francés en Málaga.
En Brest y en toda Francia el escándalo divide al país. Le Figaro describe a los piratas fascistas como "audaces asaltantes". L'Humanite, el diario comunista, llama a "detener la intervención nazi-fascista en Francia". Prisioneros de guante blanco, los fascistas españoles son juzgados el 22 de marzo de 1938. La justicia francesa se inhibe en el caso del intento de toma del submarino. La prensa derechista francesa que durante meses ha presentado el caso como un "asunto entre españoles" que no concierne a Francia, logra imponer su tesis. Troncoso y dos colaboradores son condenados a cinco días firmes de cárcel y a seis meses -que ya han cumplido- por tenencia de armas, y salen en libertad cuatro días después. La izquierda considera la sentencia un escándalo.
Todos estos meses, mientras en Barcelona comunistas y anarquistas se tirotean (las jornadas de mayo de 1937), en Brest actúa un genuino frente popular en apoyo al submarino republicano, que une en la acción a gente de los bandos enfrentados en Catalunya, como el editor de Le Libertaire, René Lochu, anfitrión de Nestor Majno y su compañera Galia cuando el revolucionario ucraniano pasó por Brest en 1927, y el sindicalista Yves Labous, comunista y posterior inquilino del campo de concentración nazi de Buchenwald. Estibadores y obreros bretones del arsenal de Brest organizan campañas de solidaridad que incluyen tareas de vigilancia e información especialmente en la zona portuaria.
En España Troncoso recibirá el mando de una brigada en la batalla del Ebro en la que la noticia de su muerte, luego desmentida, llegaría a la prensa francesa. No sólo sobrevivió al Ebro, sino que fue nombrado presidente de la Federación Española de Fútbol en 1939 por el general Moscardó, antes de ser adjunto de Santiago Bernabeu y procurador en Cortes. Murió en 1964.
El C-2 zarpó de Saint Nazaire ya reparado hacia Cartagena el 17 de junio de 1938, adonde llegó el 25 de agosto. Para entonces, su nuevo comandante era el soviético Nikolái Pávlovich, Equipko (probablemente una errónea transcripción del apellido Kipkó), alias Juan Valdés. El segundo oficial, también soviético, se llamaba Yégorov.
En marzo del año siguiente, cuando estalló la frustrada revuelta casadista-quintacolumnista en la base de Cartagena, el C-2 huyó hacia Mallorca con muchos sublevados a bordo y se entregó a los franquistas. Después de la guerra, la nave operó en la Armada franquista hasta 1951, cuando se hundió justamente mientras era remolcada de camino hacia su desguace.
Estas son versiones de lo que sucedió, seguro que existirá alguna más, y  una vez más, la imposibilidad de acceder a determinados archivos oficiales nos impide conocer exactamente lo que sucedió. En mi opinión, y en resumen, un claro acto de traición más de los muchos que perpetraron los oficiales fascistas “infiltrados oficialmente”  en la flota republicana gracias a Indalecio Prieto, en este caso fallido gracias a la intervención de un cabo republicano. El "C-2", que mediante esta operación de asalto pudo llegar a ser el primer submarino de la flota franquista siguió siendo republicano.

Artemio Precioso
Parece que el destino del "C-2" era caer en manos fascistas con la mediación de un traidor. Después del intento de asalto y de ser reparado, el "C-2" fue comandado por el capitán de fragata soviético Nicolai Pavlovich Equipko, conocido como Juan Valdés, y con él también ruso V.A. Erogo, como segundo comandante.  El 3 de marzo de 1939 estalla la revuelta de Cartagena. El "C-2", que se encontraba en el Arsenal de la ciudad, bajo el mando circunstancial del capitán de corbeta Monreal, abandona la Base el día seis al penetrar en ella las fuerzas del Mayor Artemio Precioso, quien recuperó la Base para las fuerzas republicanas, y pone rumbo a Palma de Mallorca, llevándose parte de los sublevados de la Base de Cartagena. En Palma de Mallorca Paulovihc se entrega voluntariamente junto con el submarino a las tropas nacionales el siete de marzo.

Tampoco el final del "C-2" fue demasiado honroso. Después de prestar servicio en la Armada franquista se hundió en 1951 en Estaca de Bares, cuando iba remolcado camino de Avilés para ser desguazado.

Benito Sacaluga.


************

(1) Apuntes de las Fuerzas Navales Republicanas en el Cantábrico, custodiados en el Archivo General de la Guerra Civil de Salamanca, formando parte del lote referido a Asturias.

“….En los submarinos, es urgente y necesario relevar al comandante del submarino C-2, el cual tiene probado que no siente la causa del pueblo ni mucho menos, pues es un hombre que tiene tal miedo que no toca una vez la sirena que no marcha a un refugio, que cuantos planes de operaciones se le dan, no los cumple, saliendo siempre y haciendo inmersión a los 200 metros de la boca del puerto, quedándose acodado a dormir hasta que se le gastan las baterías, e insistentemente reúne a la tripulación indicándoles la conveniencia de marcharse para Francia, pues según su expresión "el Norte está ya perdido", aparte de ser monárquico y no querer en la navegación sacar siquiera una vez el periscopio, creemos es más que sobrado para que sea relevado aunque sea por su capitán, al que le podían dar unas orientaciones provisionales hasta que viniera otro submarinista”.
************

(2) Julian Troncoso, comandante de Caballería, participante en varios frentes de Marruecos, fiel al levantamiento y  destinado durante la guerra a efectuar acciones de sabotaje en el sur de Francia para impedir la entrega de material bélico al Ejército gubernamental, cuando no a la captura de embarcaciones de la marina leal a las órdenes del Gobierno legítimo, y curiosamente presidente de la Federación Española de Fútbol desde 1937 a 1938 por decisión del general Moscardó desde su cargo de Presidente del Consejo Nacional de Deportes.

Desde la presidencia de la Federación manifestó a un periódico:
"Ante todo nosotros somos una dependencia tan disciplinada como las restantes del Consejo Nacional de Deportes que preside el general Moscardó, y que las normas que ese organismo señale, serán precisamente las que nosotros sigamos. Dentro de este criterio, y como función esencial del fútbol y de los demás deportes, está bien entendido que los clubs, las Federaciones y los jugadores han dejado de ser esas entidades que funcionaban con independencia y hasta con anarquía muchas veces, para convertirse en elementos sumisos al mecanismo deportivo del Estado, al que tienen la obligación de servir""
(Fuente: Vicente Masià, en Historias del Fútbol.


************




martes, 29 de octubre de 2013

EL COMBATE NAVAL DE CAVITE



Cavite es una ciudad portuaria de la isla filipina de Luzón, capital de provincia, se encuentra situada a escasos 13 kilómetros de Manila. En sus aguas se libró en mayo de 1898 un combate naval entre una escuadra norteamericana al mando del comodoro Dewey y la escuadra española del contralmirante Montojo, en el marco de la Guerra Hispano-Norteamericana.

La lamentable voladura del USS Maine, un acorazado pre-dreadnought de segunda clase de la Armada de los Estados Unidos, en el puerto de La Habana (Cuba), atribuida a España por los norteamericanos, agravó tanto la tensión existente entre España y los Estados Unidos que la guerra era ya solo cuestión de tiempo. Las causas del hundimiento del Maine aún continúan siendo objeto de especulaciones. Las sugerencias han incluido desde un incendio no detectado en una carbonera, imprudentemente localizada junto a los pañoles de munición, a una mina naval o a su hundimiento deliberado por algunas de las facciones interesadas; cubanos pro-españoles, marinos españoles, insurgentes cubanos o marinos estadounidenses interesados en provocar el desencadenamiento de la guerra mediante una operación encubierta diseñada para aparecer como si hubiese sido llevada a cabo deliberadamente por España.

La Regenta María Cristina con su hijo Alfonso XIII
En España, el 27 de marzo de 1898 fueron convocadas Elecciones Generales, en la minoría de edad de Alfonso XIII, siendo regente su madre, María Cristina de Habsburgo-Lorena. Su base legal fue la Constitución española de 1876, vigente hasta 1931, promulgada en la conocida como Restauración Borbónica en España. Un año antes Canovas del Castillo, el ocho de agosto de 1897, moría asesinado en el balneario de Santa Águeda, en el municipio de Mondragón, Guipúzcoa, a manos del anarquista italiano Michele Angiolillo.  En las elecciones, a las que estaban convocados todos los varones mayores de 25 años, las mujeres no tenían derecho a voto, resultaron electos 401 diputados. Los liberales alcanzaron la mayoría absoluta (266 escaños), seguidos a gran distancia por los conservadores (68 escaños), los republicanos (14 escaños) y cinco partidos más que se repartieron los 53 escaños restantes. Práxedes Mateo Sagasta ostentaba en 1898 la presidencia del gobierno y por tanto fue el responsable político de la perdida de las últimas colonias españolas de Cuba, Puerto Rico, Filipinas y Guam, lo que no impidió que le fuera nuevamente confiado el gobierno de la monarquía en 1901 hasta 1902, año en el que es sucedido por Francisco Silvela.


Mientras el gobierno español creía a comienzos de abril de 1898 que el conflicto era evitable por medio de negociaciones, el norteamericano estaba decidido a imponerse por la fuerza de las armas, y a ello obedecía que se preparase para el combate, como lo explica el que la poderosa escuadra que desde primeros de enero se había concentrado en los mares sudorientales de Asia, en previsión de una posible ruptura con España y destinada, bajo las ordenes del comodoro Dewey, a la concreta misión de operar contra el archipiélago filipino, estuviera dispuesta dos meses antes de iniciarse las hostilidades.

Comodoro Dewey
El comodoro Dewey, un destacado marino, tenía concienzudamente trazado su plan de ataque a los buques españoles, conocía al detalle las características de las fuerzas navales españolas a las que debería enfrentarse y era consciente de la superioridad de su escuadra.

Con sus buques fondeados en la base inglesa de Hong-Kong, recibió Dewey, el 6 de abril, cuando en España seguía creyéndose evitable el conflicto, un telegrama de su Gobierno que decía: “Echa fuera todo el maderamen”, equivalente en clave a que estuviera listo para entrar en combate en cualquier momento. Dewey aceleró sus preparativos y el día 24 le llegó la orden de partir desde la bahía de Mirs rumbo a Luzón para destruir a la flota española.

La escuadra norteamericana se componía de cuatro cruceros protegidos, “Olympia”, “Baltimore”, “Boston” y “ Raleigh”; el “Concord “, un crucero sin protección acorazada, el cañonero “Petrel” y tres vapores auxiliares armados, “Mac Culloch”.”Nan Shan” y “Zafiro”.

Olympia

Crucero Olympia

Desplazamiento: 5.800 toneladas
Velocidad máxima: 19 nudos
Blindaje: 12 cms. en cubierta y 10 en barbetas y torres.
Armamento: 4 cañones de 200 mm., 10 cañones de 130 mm para tiro rápido y 20 piezas menores.

Baltimore

Crucero Baltimore

Desplazamiento: 4.600 toneladas
Velocidad máxima: 19 nudos
Blindaje: 40 cms.
Armamento: 4 cañones de 200 mm.,6 de 150 mm para tiro rápido y 13 piezas menores.

Boston

Crucero Boston

Desplazamiento: 3.189 toneladas
Velocidad máxima: 15 nudos
Blindaje: 4 cms.
Armamento: 2 cañones de 200 mm, seis piezas de 150 mm, y 8 piezas menores.

Raleigh

Crucero Raleigh

Desplazamiento: 3.183 toneladas
Velocidad: 18 nudos
Blindaje: 6,30 cms.
Armamento: 1 cañón de 150 mm, 10 de 130 mm para tiro rápido y 17 piezas menores

Concord

Desplazamiento: 1.700 toneladas
Velocidad: 16 nudos
Armamento: 6 cañones de 150 mm y ocho de pequeño calibre

Petrel

Cañonero Petrel

Desplazamiento: 800 toneladas
Velocidad: 12 nudos
Armamento: 4 cañones de 120 mm y 7 de pequeño calibre.

Efectivos de la escuadra española

Dos pequeños cruceros protegidos:

“Isla de Cuba” e “Isla de Luzón”, ambos de 1.048 toneladas de desplazamiento, velocidad de 10 nudos, 7 cms. de blindaje, 4 cañones de 120 mm.  y varios pequeños.

Crucero Isla de Cuba

Cuatro cruceros no protegidos:

Reina Cristina

Crucero Reina Cristina

Desplazamiento: 3.520 toneladas
Velocidad: 10 nudos
Armamento: 6 cañones de 120 mm y varios de pequeño calibre

Antonio de Ulloa

Desplazamiento: 1.160 toneladas
Velocidad: Sin máquinas útiles.
Armamento: 2 cañones de 120 mm.

Don Juan de Austria

Crucero Juan de Austria

Desplazamiento: 1.160 toneladas
Velocidad: 13 nudos
Armamento: 4 cañones de 120 mm y varios de pequeño calibre


Castilla

Crucero Castilla

Íntegramente de madera.
Desplazamiento: 3.260 toneladas
Velocidad: máquinas inservibles.
Armamento: 4 cañones de 150 mm, dos de 120 mm y varios de pequeño calibre

Un buque de aviso

Marqués del Duero

Desplazamiento: 500 toneladas
Velocidad: 10 nudos
Armamento: 2 cañones de avancarga

Como se deduce del cotejo de las características de ambas escuadras, la española estaba en franca inferioridad, pues la mayoría de sus buques carecían de la adecuada protección o blindaje para resistir los efectos de la artillería de 200 mm y la de 130 mm de tiro rápido de los americanos, aparte de no tener tampoco cañones de calibre superior a 150 mm. Además dos de sus buques, el “Castilla” y el “Ulloa” se encontraban incapacitados para la maniobra al tener la maquinaria inútil.

La escuadra norteamericana singló directamente hacia la bahía de Manila, llevando a bordo al cónsul norteamericano en aquella ciudad, quien facilitó a Dewey valiosa información.

Patricio Montojo y Pasarón

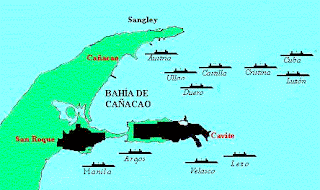

Entretanto el comandante Montojo, consciente de la inferioridad de los medios con los que contaba, puso rumbo a Subic, en espera de contar con el apoyo de una batería costera que estaba montándose en dicho lugar, pero se vio defraudado al hallarse todavía muy retrasada la instalación. En consecuencia, el día 28, conociendo la salida de Hong-Kong de la flota de Dewey en busca de la suya, determinó, después de consultarlo a sus capitanes, singlar de nuevo hacia Cavite, remolcando al "Castilla", para fondear en la ensenada de Cañacao, cerca de aquel puerto, a fin de buscar el menor fondo posible. El día 30 llegaban a dicho paraje los buques españoles, formando línea Este-Oeste en la boca de la ensenada, con el “Castilla” amarrado en cuatro, próximo a Punta Sangley, donde había una batería de costa con dos cañones de 150 mm., luego, el “Reina Cristina”, buque insignia de Montojo, por las amuras de este los protegidos “Isla de Cuba” e “Isla de Luzón”, a proa el pequeño “Marqués del Duero” y finalmente, por detrás del “Castilla” el “Juan de Austria”y el “Antonio de Ulloa”, amarrado en cuatro este último como el “Castilla” al carecer de máquinas para navegar.

La armada americana reconoció la bahía de Subic al tener noticia de que la flota española había pasado por ella y después se dirigió con rumbo a Manila, tras celebrar consejo de capitanes el día 30, en el que se acordó forzar la entrada a la bahía por el paso de Boca Grande. Hacia la medianoche la escuadra al completo con el “Olympia” a la cabeza, seguido del “Baltimore”,”Boston”, “Raleigh”, “Concord”, “Petrel” y los tres auxiliares, penetraba por el mencionado paso, cuya defensa consistía únicamente en solo algunos torpedos fijos que, dado su escaso número pudieron ser fácilmente sorteados. Los buques americanos continuaron su marcha, silenciosamente y con las luces apagadas, pese a cuyas precauciones fueron advertidos por las baterías situadas en el Corregidor intercambiándose algunos disparos con nulas consecuencias para ambas partes. Así cruzaron la amplia bahía hasta quedar situados, a las cinco de la mañana, en una línea paralela a la escuadra española, a mitad de distancia entre Cavite y Manila, esperando en tal posición a que llegara el amanecer para atacar a la escuadra española que ya estaba en zafarrancho de combate.

La acción comenzó al momento, iniciándola la batería de Punta Sangley, que advirtiendo la presencia de los buques enemigos abrió fuego contra el “Olympia”, secundada por las baterías de Manila. A las cinco y cuarto, hallándose ambas escuadras a unos 5.000 metros de distancia, contestaron al fuego los americanos, después de las históricas palabras del comodoro Dewey al comandante del buque: “Gridley puede hacer fuego cuando esté listo”. El “Olympia” disparaba sus potentes cañones de 200 mm., secundado por los restantes buques de línea, y media hora después toda la escuadra americana lanzaba andanada tras andanada sobre la española, dejándose sentir inmediatamente la manifiesta inferioridad combativa de ésta, con el agravante de que dada la inmovilidad del “Castilla” no podía hacer uso de toda su artillería. Centradas rápidamente las salvas de los americanos, los buques españoles  vieron pronto destrozadas sus cubiertas, desmontada parte de su artillería y con elevadas bajas en las tripulaciones. El “Cristina”, buque insignia de Montojo, recibió una gruesa granada de 200 mm en el castillo inutilizando éste y la batería de tiro rápido allí instalada, nuevos impactos desarticularon el aparejo, incendiaron el sollado, rompieron el servomotor del timón y destrozaron la cámara de oficiales ocasionando la muerte de los heridos que allí estaban siendo atendidos. Nuevos proyectiles hicieron explosión en las calderas y en el depósito de municiones, provocando tal incendio que Montojo consideró imposible que el barco resistiera más, por lo que dispuso hacia las siete y media abandonar el buque. El contralmirante transbordó al “Isla de Cuba” con su Estado Mayor y la tripulación, que había sufrido más de 140 bajas entre muertos y heridos.

Los demás buques españoles no sufrieron menos con el fuego enemigo, que maniobraba sin suspenderlo, acercándose cada vez más a la inmóvil escuadra española hasta llegar a la distancia de 2.500 metros. El “Castilla” resistió con su escasa artillería durante dos horas, hasta que incendiado se consumió, tras haber muerto mientras dirigía la defensa su comandante, Cadarso, destrozado por una granada. El “Juan de Austria” y el “Duero” sufrieron graves averías y el “Ulloa” que había recibido un impacto de grueso calibre por debajo de la línea de flotación se hundía poco después que el “Castilla”, con la mitad de su dotación fuera de combate.

Al ver destruida ya en gran parte la escuadra bajo su mando, Montojo dirigió el “Isla de Cuba” hacia la ensenada de Bacoor, ordenando que le siguieran los buques que aún podían hacerlo, el “Isla de Luzón”, el Juan de Austria” y el “Duero”. En aquel momento, poco antes de las ocho, cuando se esperaba que los americanos concentrasen el fuego para acabar de destruir a los buques españoles, aquellos se retiraron al centro de la bahía, maniobra que si al comienzo pareció extraña tuvo luego su explicación, pues obedeció al recalentamiento de los cierres de la artillería de tiro rápido, así como que el mando, sin duda mal informado, creyó que estaban agotándose las municiones. Mientras se aclaraba tal alarma fue servido el almuerzo a las tripulaciones, haciéndoles creer que era aquella la razón de la retirada de la flota, y una vez en situación de poder ser utilizados de nuevo los cañones de tiro rápido, Dewey orden de reanudar el combate.

En el interín, los maltrechos buques españoles aún a flote, con la mayor parte de la artillería desmontada y los cascos y máquinas averiados, arribaron a Bacoor, donde Montojo, herido en una pierna, hizo que se abandonasen, ordenando echarlos a pique si el enemigo volvía al ataque, como ocurrió hacia las once, hora en que la escuadra americana cañoneó de nuevo, momento en que los barcos españoles fueron hundidos por sus tripulaciones tras inutilizar la artillería. Ya sin enemigos por aquella parte la escuadra de Dewey bombardeó el arsenal hasta que se rindió y luego la batería de Punta Sangley, tras lo que envió sus buques de menor calado, el “Concord” y el “Petrel” a la ensenada de Bacoor con el fin de echar a pique los barcos que allí hubiera fondeados, por lo que fueron hundidos los indefensos “Blas de Lezo” “Argos” y “Manila”, así como el transatlántico “Isla de Mindanao”, apoderándose los americanos del cañonero “Rápido”, el remolcador “Hércules” y varias embarcaciones pequeñas.

Como se ve el aniquilamiento de la armada española fue completo, única cosa que cabía esperar dada la gran desigualdad de la fuerzas en combate, pues al efecto terriblemente destructor de la entonces moderna artillería americana de tiro rápido de 130 mm y de los cañones de grueso calibre de 200 mm, no tenían las naves españolas nada parecido que oponer.

La batalla de Cavite no fue sólo una derrota total, sino también el triste aperitivo de lo que luego ocurriría en Santiago de Cuba con la escuadra mandada por Cervera.

Se ha estimado que hubiera bastado el “Olympia”, con sus potentes bocas de fuego y gruesa protección, para vencer a la armada española. Ésta tuvo al menos 101 muertos y 250 heridos, mientras que las bajas americanas fueron solamente de ocho heridos entre la tripulación del “Baltimore” a causa del estallido de una granada procedente del “Isla de Cuba”. El "Olympia" siguió en servicio hasta 1922 y participó en la I Guerra Mundial, actualmente se conserva como monumento


El USS Olympia en la actualidad

Benito Sacaluga




Fuente: EGM
Bibliografía: Gómez Nuñez. La guerra hispano-norteamericana,Puerto Rico y Filipinas.Madrid 1902
J. de Salas, Acciones Navales Modernas, Barcelona 1909.


jueves, 24 de octubre de 2013

TORRES EN EL OCÉANO




De forma general se denomina  "Torre" al reducto acorazado situado sobre la cubierta destinado a proteger elementos vulnerables del buque. Cuando a este vocablo no se le añade otra denominación, se sobreentiende que se refiere a "torres de artillería", reductos acorazados que protegen los cañones de grueso calibre, denominadas también "torres de barbeta", existen asimismo las "torres de mando", también llamadas "torres de combate", que son reductos fuertemente blindados donde se ubican los puestos de mando de los buques en situación de combate, las "torres directoras" de tiro y antiguamente las torres de observación.

Torres de Artillería


Torre acorazada giratoria del USS Monitor
La primera torre de artillería hizo su aparición en la guerra de Secesión americana en 1862, a bordo del acorazado "Monitor" protegiendo a dos cañones de 270 mm, con los que puso en fuga a la fragata sudista "Merrimac", después de haber encajado 32 disparos en el combate naval de Hampton Roads.

A la vista del éxito del sistema los ingleses decidieron su adopción y construyen sus "turret-ship", transformando el navío "Royal Sovereign", poniendo fin un año más tarde (1863) a la época de los navíos de línea con baterías sencillas en los entrepuentes con la construcción del "Alexandra".

El navío moderno con una sola torre aparece en 1864  el inglés "Hotspur" de 4.100 toneladas y alcanza sus limites en 1885 en el "Sans Pareil" de 10.000 toneladas, con dos cañones de 431 mm de calibre y una coraza de 450 mm, un tipo de crucero en el que todo se sacrificó a la protección y al calibre, resultando ser en consecuencia una mediocre batería flotante de cañones gigantes. Desde entonces los constructores se preocupan en dotar a las piezas, cada vez mayores, de una protección que las haga invulnerables a los efectos destructores de los proyectiles de la época del mismo calibre, a la distancia media de combate, registrándose progresos escalonados hasta que fueron utilizadas torres dobles de 305 mm en el "Majestic" (1905), teniendo tal éxito que fueron adoptadas por el
Cañón de 190 mm instalado en una casamata
resto de naciones excepto Alemania que siguió con su calibre de 280 mm. Por esa época se prescinde de la casamata, pues se comprobó que las torres venían a resolver los inconvenientes de aquella: escaso campo de tiro, menor protección y mayor peso. En 1906 surge el "Dreadnougth" con sus 10 cañones de 305 mm. montados en cinco torres dobles situadas a proa, a popa y a las bandas de la superestructura central: debido al pequeño angulo de tiro de las torres de las bandas de la superestructura central se pusieron las torres en la línea de crujía y a fin de no aumentar exageradamente la eslora se recurrió a colocarlas escalonadamente por lo que se les llamó impropiamente "torres superpuestas". La localización de los grandes pesos de la torres en la cubierta de la superestructura trajo consigo problemas de estabilidad que la ingeniería naval no tardó en resolver. Con arreglo a estas nuevas normas se armó el "Colossus" en 1911, con todas sus torres superpuestas y a crujía.

USS Nevada (1914)
Ante las grandes ventajas de las torres dobles, tales como reducción de peso, lo que trajo consigo el aumento de la protección con mayor rendimiento, mayor campo de tiro, menor dispersión de las salvas, etc..., que pesaron en la balanza de la ponderación más que sus inconvenientes (vulnerabilidad por concentración, dificultades de construcción, etc...) se empezaron a construir torres triples en 1911 siendo los primeros buques en montarlas el ruso "Gangut", el italiano "Dante Alighieri" y el austriaco "Viribus Unitis". En 1912 los americanos "Nevada" y "Oklahoma" montan ya sus diez cañones de 356 mm en torres dobles y triples, generalizándose su empleo en la mayoría de los buques de línea.

Oficiales del Richelieu bajo su torre cuádruple  de proa
(1940)
Los franceses que en su "Normadie" montaron por primera vez la torres cuádruples de 340 mm, lo siguieron haciendo en el "Lyón", "Lille" y varios más, y de 381 mm. en el "Richelieu" y el "Jean Bart".

Aunque en un principio las torres se utilizaron para proteger la artillería de grueso calibre, posteriormente se generalizó para casi todos los calibres. Los cañones montados en torre eran con carga de proyección de saquete, pero al ser también protegidos los de calibres menores, y ante la necesidad de grandes necesidades de fuego, estos siguieron siendo automáticos con carga de proyección encartuchada, resolviéndose el inconveniente de desalojar de la torre los casquillos utilizados a través de esclusas que los depositaban sobre la cubierta fuera del recinto de la torre.

En general una torre de barbeta clásica para artillería de grueso calibre consta de las siguientes partes principales:

Torre de barbeta británica (1894)

Exterior
La torre propiamente dicha que es la estructura acorazada que protege a los cañones y que gira sobre cubierta.

Interior
Cámara de Tiro, donde están instalados los cañones y sus sirvientes
Cámara Silenciosa, donde están la dirección de tiro autónoma de la torre, su telémetro y el comandante de la torre.

Estructura giratoria
Formada por varias plataformas solidarias a la torre, que se correspondían con troncos de ascensores de municionamiento y motores eléctricos o hidráulicos para punterías de la torre.

Basada
Fuerte sistema estructural anclado firmemente a una cubierta protegida que lleva en su parte interior una pista de rodadura sobre la que descansa toda la estructura giratoria de la torre.

Barbeta

Cilindro blindado que va desde la cubierta protegida más baja hasta la torre propiamente dicha y cuya misión es proteger a la basada y a la estructura giratoria.

Acorazado español Jaime I
Vista de su torre de popa.


Fuente: E.G.M

sábado, 19 de octubre de 2013

LOS FAROS

Todos alguna vez, grandes y pequeños, nos hemos sentido atraídos por los faros marinos, a la luz del día por sus siluetas, en la oscuridad de la noche por sus destellos. A través de la literatura tenemos la ocasión de sumergirnos en magnificas lecturas en las que los faros y los fareros desempeñan un papel principal. Desde Julio Verne y su novela “El Faro del fin del Mundo” (1901), donde nos vemos inmersos en una aventura entre piratas localizada en la isla de Los Estados, una isla deshabitada de la Patagonia argentina, donde se confunden los océanos Atlántico y Pacífico, hasta “En la soledad del faro” (2011) de Francisco García Martínez (1), un excelente relato en el que desde la soledad de su faro el viejo farero nos habla del amor, de la soledad, de sus amigos marineros, del mar, de la amistad, de todas esas cosas cotidianas que forman la vida y a las que muchas veces, por cercanas, no damos importancia. El faro es el refugio desde el que, en la soledad de la noche, el viejo farero habla consigo mismo y con el lector, a quien va contando el devenir de la vida de un pequeño pueblo marinero visto desde su óptica serena y humana, siendo cada capítulo una pequeña historia que forma parte de otra historia.

Faro del Fin del Mundo
en la actualidad


Breve historia de los Faros

Su nombre procede de la primera estructura permanente destinada a guiar a los navegantes situada en la isla de Faros en la antigua Alejandría para iluminar su puerto, el más importante del mundo conocido allá por el año 332 a.c. A esta primera construcción se la denominó Faro de Alejandría.

Representación de la Isla de Faros
La existencia de los faros y su desarrollo se debe a la Marina Mercante. El afán del hombre por explorar los mares en busca de nuevas rutas comerciales les obligaba a navegar cada vez más alejados de las costas, con la luz del día se guiaban por las que hoy llamamos señales ciegas : puntos reconocibles, elevaciones de las costas, etc… al llegar la noche se guiaban por la luz producida por hogueras encendidas en los puntos más altos del litoral. Cuando el viento era muy fuerte y sobre todo cuando llovía, las hogueras se apagaban dejando sin referencia a los navegantes, de ahí el comienzo de las primeras construcciones, consistentes en estructuras que protegían las hogueras de la lluvia y los vientos.

Se puede decir que así nacieron los faros. Por otro lado la necesidad de que las hogueras permanecieran encendidas todas las noches requería de personas que realizaran esta labor, de esta necesidad nació el oficio de Farero. A lo largo del tiempo las construcciones de faros se multiplicaron y mejoraron técnicamente, aunque muy lentamente, el impulso más decisivo tuvo lugar veinte siglos más tarde, durante la denominada Edad Moderna, a partir del siglo XVIII.  En esta época las relaciones comerciales entre los países disfrutó de una gran intensidad y consecuentemente la navegación con fines comerciales.  Este importante tráfico en los mares obligó a instalar faros en cada puerto y lo que no es menos importante a lo largo de todas las costas, especialmente en lugares peligrosos para la navegación. En poco tiempo las costas atlánticas, Mar del Norte y parte del Mediterráneo se plagaron de señales luminosas.

Como todo en esta vida alguien vio la oportunidad de hacer negocio con los Faros, siendo Inglaterra el primer país que cobraba tasas por ello a los barcos que recalaban en sus puertos. El dinero recaudado en su mayor parte se destinaba a la construcción de nuevos faros y al mantenimiento de los ya existentes, llegando a ser el país que contaba con el mayor número de faros y a la vez con los mejores adelantos técnicos. En segundo lugar estaban situados los territorios franceses en Europa. Aparte de Inglaterra y Francia y algunas colonias de ultramar el resto de las costas de este mundo carecían de este tipo de señalizaciones. No fue hasta bien entrado el siglo XIX cuando la construcción de faros adquirió su mayor auge en todo el mundo.

En España y al objeto de impulsar la construcción de faros en sus costas y puertos se creó en el año 1842 la "Comisión Permanente de Faros" .Esta Comisión aprobó cinco años más tarde (1847) el primer "Plan de Alumbrado Marítimo". De este Plan proceden la práctica totalidad de los actuales Faros españoles.

Sistemas de iluminación

Hasta finales del siglo XVIII todos los faros tenían hogueras de leña o carbón o bien mechas introducidas en sebo o aceite, que producían poca luz y mucho humo, con el agravante de la penosidad que suponía subir las pesadas cargas de combustible a tan gran altura. Las llamas se protegían con linternas cerradas con cristales convenientemente ventiladas para facilitar la combustión.

Uno de los primeros avances tecnológicos fueron las lámparas en las que una mecha cilíndrica de algodón, rodeada por un tubo de cristal que regulaba el aporte de oxígeno a la combustión, absorbía el aceite por capilaridad. La mecha podía subir y bajar y la chimenea de cristal dirigía la corriente de aire hasta su extremo. La cantidad de luz emitida se aumentó poniendo varias mechas por lámpara, con el con siguiente aumento de consumo de aceite. Pronto se estudió la posibilidad de alimentarlas con distintos tipos de aceites más baratos y más fáciles de obtener.

El aceite cayó en desuso con la llegada del petróleo, que producía una potencia luminosa mucho mayor. Los quemadores fueron perfeccionándose y como consecuencia llegaron a fabricarse los de capillos incandescentes en los que el combustible ascendía por una tubería, mediante aire a presión, hasta el vaporizador donde se calentaba convirtiéndose en vapor que salía por un inyector y se quemaba con el aire.

Baliza de Peña Horadada
Se experimentó luego con combustibles gaseosos, a pesar de presentar graves riesgos en su transporte y manipulación, hasta que empezó a usarse el acetileno que proporcionaba una llama muy brillante y que, disuelto en acetona, resultaba menos peligroso. El sueco Gustav Dalen fabricó un dispositivo de gas con encendido automático, conocido como válvula solar, que le valió el premio Nobel de Física en 1912 y que inmediatamente empezó a utilizarse en los faros aislados. En España se empleó por primera vez en la baliza de Peña Horadada situada a la entrada del puerto de Santander.

La energía eléctrica fue definitiva para alimentar las luces de los faros. Después de algunas experiencias en balizas se encendió el faro de Villano, primer faro eléctrico de nuestras costas que estaba dotado con una lámpara de arco. Así llegamos a las actuales lámparas de incandescencia, haz sellado, halógenas, etc.. y a las energías renovables como la fotovoltaica o la eólica para alimentarlas y a modernos sistemas de radio (radiofaros).

Sistemas ópticos

Otro problema que presentaban las lámparas de los faros era cómo conseguir que la débil luz producida fuera visible desde largas distancias y, a la vez, que los navegantes pudieran diferenciar unas luces de otras. Todo ello dio lugar al desarrollo de los sistemas ópticos. La primera idea para amplificar la luz se basaba en la reflexión, colocando detrás de la llama un espejo parabólico que concentraba la luz mientras que la limitación del ángulo de visión que creaba el reflector se resolvía dotando de giro a la óptica. Más tarde empezaron a usarse las lentes que concentraban los rayos de luz en un haz paralelo. Pero fue Agustín Fresnel quien revolucionó los sistemas ópticos colocando por encima y por debajo de la lente principal prismas de reflexión total que reforzaron el haz emergente.

Para distinguir unas luces de otras, las ópticas se construyeron de paneles con lo que, al girar estas, podía conseguirse el número de destellos deseado en cada caso. Sin embargo, al ser equipos de cristal tallado, resultaban muy pesados y costaba un gran esfuerzo hacerlos girar con lo que se necesitaban entre uno y cuatro minutos para reconocer la señal y un barco que estuviera lejos del faro, sometido al vaivén del oleaje, perdía fácilmente la cuenta del número de destellos producidos. Este problema se resolvió colocando el sistema óptico sobre un flotador de mercurio, con lo que se disminuyó sensiblemente el rozamiento y la velocidad de giro pudo aumentarse lo suficiente para que fuera visible toda la característica en un tiempo mucho menor. Hoy se emplean ópticas acrílicas mucho más ligeras y de menor tamaño con las que se consiguen magníficos resultados.

Linternas

Son las construcciones que protegen el sistema de producción de luz. En los faros de leña eran una simple cúpula sostenida por apoyos verticales con un resguardo por la parte de tierra. En los faros de aceite estaban ya protegidas por cristales encastrados en montantes verticales.
La forma de la linterna era poligonal y a veces cilíndrica, coincidiendo su número de lados con el número de paneles de la óptica y haciéndose corresponder los montantes de ambos. No obstante, los montantes verticales producían reflexiones no deseadas que originaban destellos parásitos, formándose zonas de sombra durante el giro que falseaban la señal. El problema se resolvió utilizando linternas cilíndricas de cristales curvos y montantes helicoidales.
La parte superior se cerraba con una cúpula metálica, generalmente de cobre, abierta en la parte superior para que hubiera ventilación. Cuando la cubierta era transparente, la porción de luz que escapaba por ella servía también de guía a la navegación aérea, utilizándose para ello sistemas especiales.

La Altura de los faros.

Todos sabemos que las torres de los faros tienen muy diferentes alturas. Cuanto más cerca este la base de la torre del nivel del mar mayor habrá de ser la altura de la torre. También sabemos que la luz que emite la linterna de un faro, como todos los focos emisores de luz, se propaga en línea recta indefinidamente mientras la fuente de luz esté activa e independientemente del fenómeno físico o químico que la produce.

Si la tierra fuese plana la altura de los faros sería constante, es decir bastaría que coincidiese con el nivel de mar, pero también sabemos que la Tierra es una esfera y por tanto reúne todas las características geométricas de las esferas. De todos es conocido que la Tierra no es una esfera exacta, debido al “achatamiento” de sus polos. La distancia desde el centro de la tierra a la superficie del mar es el radio de nuestra esfera y equivale a 6.378,40 kilómetros en el ecuador y a 6.356,75 en los polos, para nuestros próximos cálculos tomaremos como referencia el radio medio: 6.371 kilómetros.

Esta forma de esfera conlleva un determinado grado de curvatura de la Tierra, curvatura que nos provoca una visión limitada del horizonte, (distancia del horizonte al observador en tierra), la cual irá en aumento en la misma proporción que la altura sobre el nivel del mar a la que se encuentre el observador, y recíprocamente aplicable al observador situado en una embarcación. Debemos tener en cuenta, además, que la señal emitida por el faro ha de ser visible desde nuestra embarcación, la visión de un pequeño resplandor luminoso detrás del horizonte de poco nos sirve, según esto es necesario que la linterna del faro sea visible desde la embarcación aún cuando necesitemos la ayuda de unos prismáticos e incluso cuando esté fuera de funcionamiento durante el día (señal ciega).

Si no podemos observar los destellos y sus frecuencias, el faro es prácticamente inútil como ayuda a la navegación. Igualmente durante el día la correcta identificación del faro nos lleva directamente a conocer posibles peligros para la navegación en su zona de influencia, al mismo tiempo que nos indica claramente nuestra posición en las cartas de navegación.

El alcance de la señal luminosa según el criterio utilizado en España está establecido en un mínimo de 10 millas náuticas, (18,52 kilómetros).

Bien, con los datos anteriores ya podemos calcular la altura que sobre el nivel del mar debe tener la torre de un faro para cumplir con su cometido, al menos en España, y lo podemos hacer cómodamente sentados en nuestra casa aunque estemos a kilómetros de la costa más cercana. Para calcular la altura en otros países donde la reglamentación estime distancias de alcance diferentes solo necesitaríamos conocerlas para poder igualmente calcular la altura.

El problema se reduce a un sencillo cálculo matemático que podemos desarrollar aplicando el siguiente planteamiento:

O = centro de la tierra
R = radio medio de la tierra en Kms. = 6.371
AC = 10 millas náuticas = 1,852 Kms.= distancia normalizada en España.
H = altura de nuestro faro =AB





Para calcular AB :

AB =AO – R

AO = Raíz cuadrada de (AC al cuadrado + R al cuadrado)

AO = Raíz cuadrada de ( 342,9904 + 40.589.641,0000 )

AO = 6.371,0269180408

AB = AO –R =26,91 metros

Para ahorrar cálculos en el futuro podéis usar el siguiente guarismo:

0,2691809705

multiplicando el mismo por el alcance en millas náuticas que deseéis os dará la altura desde el nivel del mar de la linterna del faro.

La Torre

En realidad existen varios tipos de torre en atención a los materiales empleados en su construcción , pero lo normal es que se trate de construcciones en fabrica de ladrillo y con la vivienda del técnico adosada o en las inmediaciones. en la que de forma general la cubierta está diseñada para recoger el agua de lluvia y ser almacenada en un algibe para su consumo como agua potable. Es cierto que los arquitectos españoles no han hecho un gran alarde de diseño, primando más las características de resistencia, técnicas y de coste. No obstante su repetido diseño y sobriedad se trata de construcciones de gran solidez y todas ellas un regalo para la vista, más aún aquellas que se alzan en las inmediaciones de los acantilados.

Otros faros, muy pocos, gozan de un cuidado diseño arquitectónico, autenticas joyas que espero sean debidamente conservadas por el Estado, tal es el caso de La Torre de Hércules en A Coruña, erigida por los romanos en el siglo I, reconstruida en 1790 por Carlos III y declarada Patrimonio de la Humanidad por la Unesco en el año 2009. La mitología dice que hubo un gigante llamado Gerión, rey de Brigantium, que obligaba a sus súbditos a entregarle la mitad de sus bienes, incluyendo sus hijos. Un día los súbditos decidieron pedir ayuda a Hércules, que retó a Gerión en una gran pelea. Hércules derrotó a Gerión, lo enterró y levantó un túmulo que coronó con una gran antorcha. Cerca de este túmulo fundó una ciudad y, como la primera persona que llegó fue una mujer llamada Cruña, Hércules puso a la ciudad este nombre.

No quiero olvidarme del faro del Cabo de Palos en Cartagena. Según Plinio el Viejo y Avieno, sobre el promontorio del cabo hubo en la antigüedad un templo consagrado a Baal Hammon, identificado luego por los romanos como Saturno. En 1554, debido a la intensidad de los ataques de los piratas berberiscos sobre toda la costa mediterránea española, el rey Carlos I ordena al concejo de Cartagena la construcción sobre el promontorio de una torre vigía con el nombre de Torre de San Antonio. Es en la época de Felipe II cuando se emprende la elaboración de un sistema completo de defensa de las costas, cuyos responsables más directos fueron Vespasiano I Gonzaga y el prestigioso ingeniero italiano Juan Bautista Antonelli, quienes, durante el verano de 1570, recorrieron cuidadosamente el litoral del reino de Murcia y planificaron un completo sistema defensivo de la costa española.

Como consecuencia de este plan de defensa, en 1578 se terminó la torre, que tenía forma hexagonal, y se ordenó apostar guardas cuya misión consistía en avistar cuanto antes y dar aviso de la presencia de las fustas, galeras y saetas enemigas. A pesar de encontrarse en buen estado de conservación, en 1862 la torre renacentista fue demolida y sus sillares se utilizaron en la construcción del actual faro.
Las obras del nuevo faro fueron terminadas en 1864. El plano focal del faro tiene una altura de 51 metros sobre el terreno y 81 metros sobre el nivel del mar. Emite una luz blanca en grupos de 2 destellos cada 10 segundos, y tiene un alcance nominal nocturno de 23 millas náuticas.

Entre los faros situados fuera de las costas españolas, tengo especial predilección por el faro ubicado en el islote de Planier, a ocho kilómetros del puerto francés de Marsella, en plena Costa Azul. Su construcción obedece a los criterios clásicos. La torre es de fabrica, asentada en un pedestal de sillería que a su vez apoya en el suelo de roca. En esta construcción se implementa el carácter práctico con detalles constructivos preciosistas como el remate del mirador de la linterna ejecutado en piedra de mármol. Si nos fijamos bien el arquitecto intenta reproducir una columna clásica, estílo toscano, aunque por los adornos de lo que sustituye al capitel se podría considerar igualmente corintia, en ambos casos se respetan las proporciones entre capitel y basa, así como la estructura de ambos. El fuste, o en este caso torre , igualmente guarda las proporciones clásicas entre el diámetro de la basa y el de la zona de acometida al capitel (base de la linterna)
.
Caracteristicas constructivas :
Distancia desde tierra al foco luminoso : 58 m.Altura del pedestal : 8,6o m.Longitud de la torre entre pedestal y mirador : 42,44 m.Diámetro de la torre en su comienzo : 8,80 m.Diámetro en la unión con el mirador : 6,70 m.Losa de apoyo : 13,30 m.El hueco de escalera tiene un diámetro constante de 4 m.El cajón cimentación del conjunto llega a una profundidad de 35 m.

Todos los faros encierran grandes historias, vividas por los fareros y por su entorno o por la soledad proporcionada en una isla perdida en el mar. Punto de referencia en todas aquellos lugares donde están ubicados, y siempre orgullo de sus vecinos. Una luz en ocasiones salvadora para los navegantes y siempre una guía permanente.

Benito Sacaluga.




Fuentes: Ministerio de Fomento.Puertos del Estado. Enciclopedia General del Mar. Wikipedia.
(1) Editorial: Círculo Rojo ISBN: 9788499910437
